Zvogëluesi i vektorit rrotullues RV

Reduktuesi i vektorit rrotullues RV është një reduktues vektorial rrotullues-me precizitet të lartë dhe me ngurtësi të lartë me dy-faza, i quajtur "Vektor rrotullues" sipas parimit të tij unik të transmetimit të vektorit rrotullues. Si komponenti kryesor i nyjeve të robotëve industrialë, ai arrin kontroll të saktë të lëvizjes me raport të lartë reduktimi dhe çift rrotullues të lartë nëpërmjet një strukture transmetimi me dy-faza të ingranazheve planetare dhe rrotave cikloide.

Reduktuesi i vektorit rrotullues RV është një pajisje reduktimi me precizion të lartë-që përbëhet nga një mekanizëm reduktues i marsheve planetare dhe një mekanizëm reduktimi i rrotave cikloide.

Faza e parë e reduktuesit të vektorit rrotullues RV është transmetimi i ingranazheve planetare, i përbërë nga një pajisje dielli, ingranazhe planeti dhe pajisje unazore. Ingranazhi diellor i shtyn ingranazhet e planetit të rrotullohen rreth marsheve unazore, duke arritur ngadalësimin fillestar, me një raport shpejtësie që zakonisht varion nga 3 në 10 herë. Faza e dytë e reduktuesit të vektorit rrotullues RV është një ngasje me rrota cikloide, ku ingranazhi planetar e drejton ingranazhin cikloid të rrotullohet përmes një boshti ekscentrik. Ingranazhi cikloid lidhet me dhëmbët e gjilpërës. Për shkak të formës së veçantë të marsheve cikloide, këndi aktual i daljes është shumë më i vogël se këndi i hyrjes për çdo rrotullim, duke përfunduar një reduktim të dytë dhe duke arritur një raport shpejtësie prej 30 deri në 100 herë.

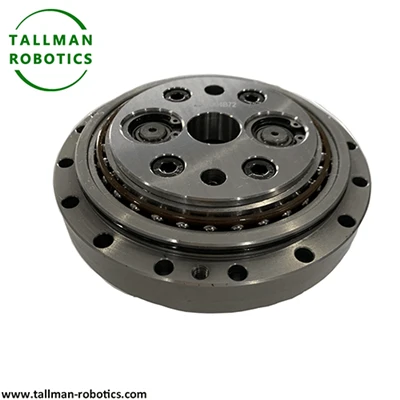

Këtu në këtë faqe, ne prezantojmë Reduktuesit RV serial SE nga TallMan Robotics, i cili është prodhuesi kryesor kryesor i kutive të ingranazheve RV, do të shihni fletën e të dhënave, fotot e prodhimit, videot si më poshtë:

Gjithashtu jeni të mirëpritur të shikoni më shumë projekte ose vizitoni galerinë tonë të videove në Youtube: https://www.youtube.com/@tallmanrobotics

Reduktuesi i vektorit rrotullues RV përdoret gjerësisht në robotët industrialë, veglat e makinerive CNC, pajisjet gjysmëpërçuese dhe fusha të tjera. Ato përdoren kryesisht në pjesët e përbashkëta të robotëve, si bazat e makinerive, parakrahët, shpatullat, etj. Mund të përdoren gjithashtu në tavolina rrotulluese CNC me precizion të lartë-dhe në boshtin e katërt ose të pestë të qendrave të përpunimit.

RV Rotary Vector Reducer has set a benchmark in the industrial transmission field through its unique design of planetary cycloid composite transmission, with three core indicators: accuracy (≤ 1arcmin), rigidity (stiffness coefficient>300N • m/arcmin), and lifespan (>20000 orë). Me avancimin e strategjisë Made in China 2025, reduktuesit e RV të prodhuara në vend po i afrohen me shpejtësi nivelit kryesor ndërkombëtar në treguesit kryesorë si mbajtja e saktësisë dhe konsistenca e grupit. Pritet që shkalla e lokalizimit të kalojë 50% deri në vitin 2025. Integrimi i thellë i motorëve me lëvizje direkte dhe algoritmeve inteligjente në të ardhmen do të çojë në evolucionin e tij të vazhdueshëm drejt mekatronikës.
